Cree XLamp XQ LED

Cree představil nový produkt LED a to XLamp XQ, využívající kombinaci malé velikosti, zlepšené distribuce světla a nového designu čipu. Tato kombinace umožňuje využívat tyto nové LED v těch nejnáročnějších aplikacích.

Velikost LED XQ je 1.6 mm x 1.6 mm, tzn. o 57 procent menší než XLamp XB. Stále je na výrobu využívaná technologie od Cree SC3 Technology Platform.

Série XQ bude obsahovat dvě nové LED a to XQ-B a XQ-D. V barevné teplotě 5000 K, XQ-B doručí 160 lumenů na watt a příkon 0.18W, XQ-D je o něco méně účinná 130 lumenů na watt při 1 W. Oboje LED budou k dispozici od 2700 - 6500 K a podání barev by mělo být minimálně 80.

Výherci letošního LDA 2013

Poslední večer 11. ročníku soutěže světleného designu Lughting Design Awards, se konal v Londýnském hotelu Hilton, Park Lane. Oslav se účastnilo přes 740 předních světlených návrhářů z celého světa.

Rozbalit

Výpočet udržovacího činitele pro LED zdroje

V předchozím článku jsme si vysvětlili jak vypočítat udržovací činitel, u LED zdrojů budeme postupovat stejně, jen si ukážeme na co si u použití LED zdrojů dát pozor.

Podle směrnice LM-80 a TM-21 se uvádí pokles světelného toku v čase, měření probíhá na minimálním vzorku 25 kusů LED po dobu 6000h, popřípadě se dopočítává:

L70 – doba kdy poklesne světlený tok na 70%
L70B50 – 50% LED svítí na 70% světelného toku

Tato doba se považuje za životnost zdroje.

Z toho vyplívá, že činitel poklesu světelného toku zdrojů u LED je 0,7 a funkční spolehlivost světelných zdrojů je 1,0 (pokud výrobce neuvede jinak).

Existují i LED zdroje, u kterých výrobce uvádí činitel poklesu světleného toku zdroje 0,9 (L90) nebo dokonce 1,0. Tento činitel se používá u programově řízených svítidel s konstantním světleným tokem.

Udržovací činitel je roven součinu činitele poklesu světelného toku zdrojů a činitelem znečištěné svítidla.

Pro LED L70 ve svítidle s IP 5X, znečištění ovzduší střední, interval údržby 3 roky:

0,7 * 0,82 = 0,57

Udržovací činitel světelné soustavy

Všechny osvětlovací soustavy se od okamžiku uvedení do provozu postupně znehodnocují. Ztráty jsou způsobené znečišťováním svítidla, stárnutím světelných zdrojů a svítidla. Pokud tento jev nebudeme brát do úvahy, osvětlenost se sníží na nízké hodnoty a soustava se stane energeticky neúčinnou a nebezpečnou. Ztrátu světelného toku v čase je nutné odhadnout už v etapě navrhování soustavy a do výpočtu zahrnout tuto opravu ve formě udržovacího činitele, který je závislý na typu soustavy, prostředím a plánem údržby.

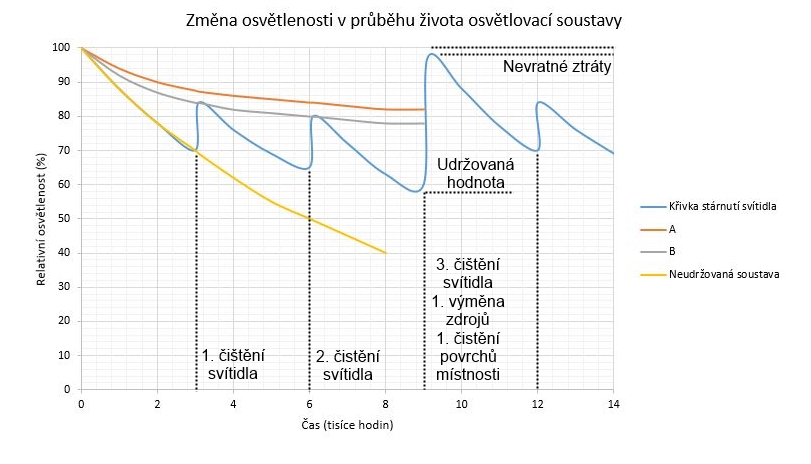

Graf změny osvětlenosti v průběhu života osvětlovací soustavy:

Legenda:

A: Křivka stárnutí povrchů místnosti (činitel odrazu stropu/stěn/podlahy : 70/50/20 %, čisté prostředí)

B: Křivka stárnutí světelného zdroje (zářivka s třípásmovým luminoforem)

Nevratné změny jsou změny, které se nedají zlepšit běžnou údržbou a je neekonomické je zlepšovat, myslí se tím stárnutí a degradace materiálů.

Udržovací činitel (MF, Maintenance Factor) f_M se skládá s těchto prvků:

• Činitel poklesu světelného toku zdrojů (LLMF, Lamp Luminous Flux Maintenance Factor) f_LLM
• Činitel funkční spolehlivosti světelných zdrojů (LSF, Lamp Survival Factor) f_LS
• Činitel znečištění svítidel (LMF, Luminaire Maintenance Factor) f_LM
• Činitel stárnutí materiálů svítidel (NRLF, Non-Recoverable Loss Factor) f_NRL
• Činitel znečištění povrchů místnosti (RSMF, Room Surface Maintenance Factor) f_RSM
•

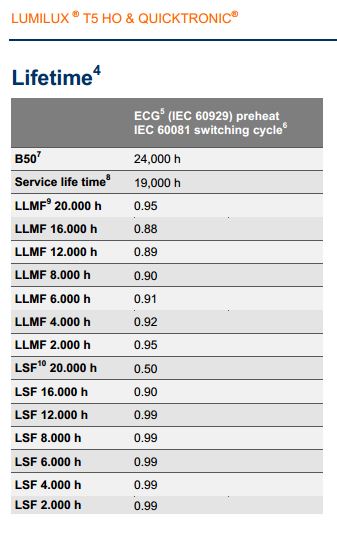

Činitel poklesu světelného toku zdrojů LLMF je nutné zjistit z křivek, které poskytuje výrobce světelných zdrojů.

Předčasná mortalita LSF představuje selhání individuálních světelných zdrojů, jejichž výměna se plánuje až v čase plánované pravidelné údržby. LSF je potřebné určit z potřebných křivek nebo tabulek.

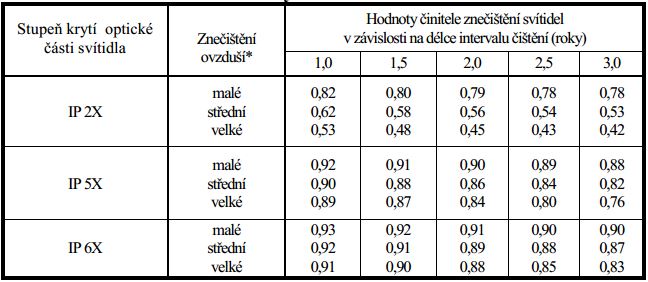

Činitel poklesu světelného toku vlivem znečištění svítidla LMF závisí na míře znečištění místnosti a na stupni krytí svítidla IP.

Činitel znečištění povrchů místnosti RSMF závisí na rozměrech místnosti, činitelích odrazu všech stěn, podlahy a stropu, rozložení světelného toku a stupni znečištění místnosti.

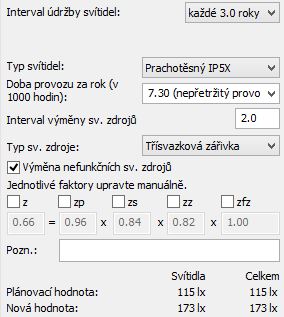

Udržovací činitel MF se vypočítá součinem jednotlivých složek:

f_M = f_{LLM *} f_{LS *} f_{LM *} f_{NRL *} f_RSM

V příštím článku se podíváme na zoubek činitele údržby pro LED zdroje.
