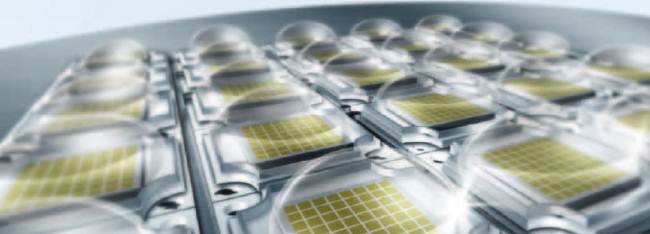

Plansee vyvinula nový kompozitní materiál z molybdenu a mědi na výrobu polovodičových substrátů. Materiál zajišťuje optimální odvod tepla v LED čipu.
Nejčastěji používaný postup výroby čipu modrého spektra – galium nitridu na bázi polovodičových vrstev (GaN) spolu s podklady ze safíru. Kovová deska, určená pro odvod tepla, je pak spojena s vrstvou polovodičů. Stres způsobený různými koeficienty tepelné roztažnosti může vést k trhlinám.
Molybden se běžně používá pro výrobu testovacích waferů. Tento materiál nabízí dobrou tepelnou vodivost a je velice dobře tepelně odolný. Nicméně, molybden má nižší koeficient tepelné roztažnosti než safír. To je důvod, proč společnost vyvinula substráty z molybden mědi.
