Rozhodl jsem se pro Vás udělat, jednoduchý tutorial na Dialux. Dněšní díl je o vložení DWG výkresu do Dialuxu a práci s ním.

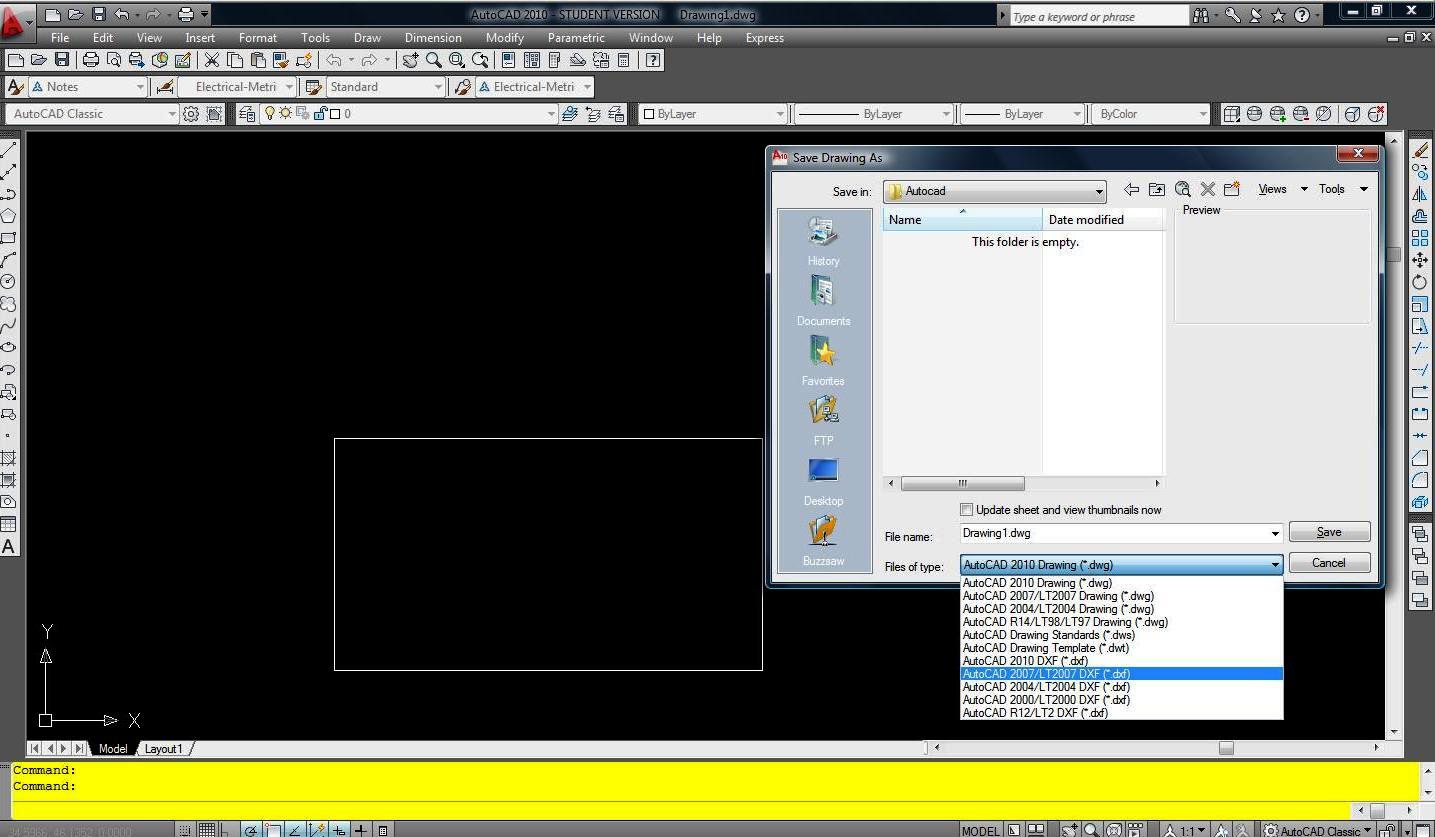

Po ukončení práce s AutoCADem uložte výstup jako DXF nebo DWG soubor.

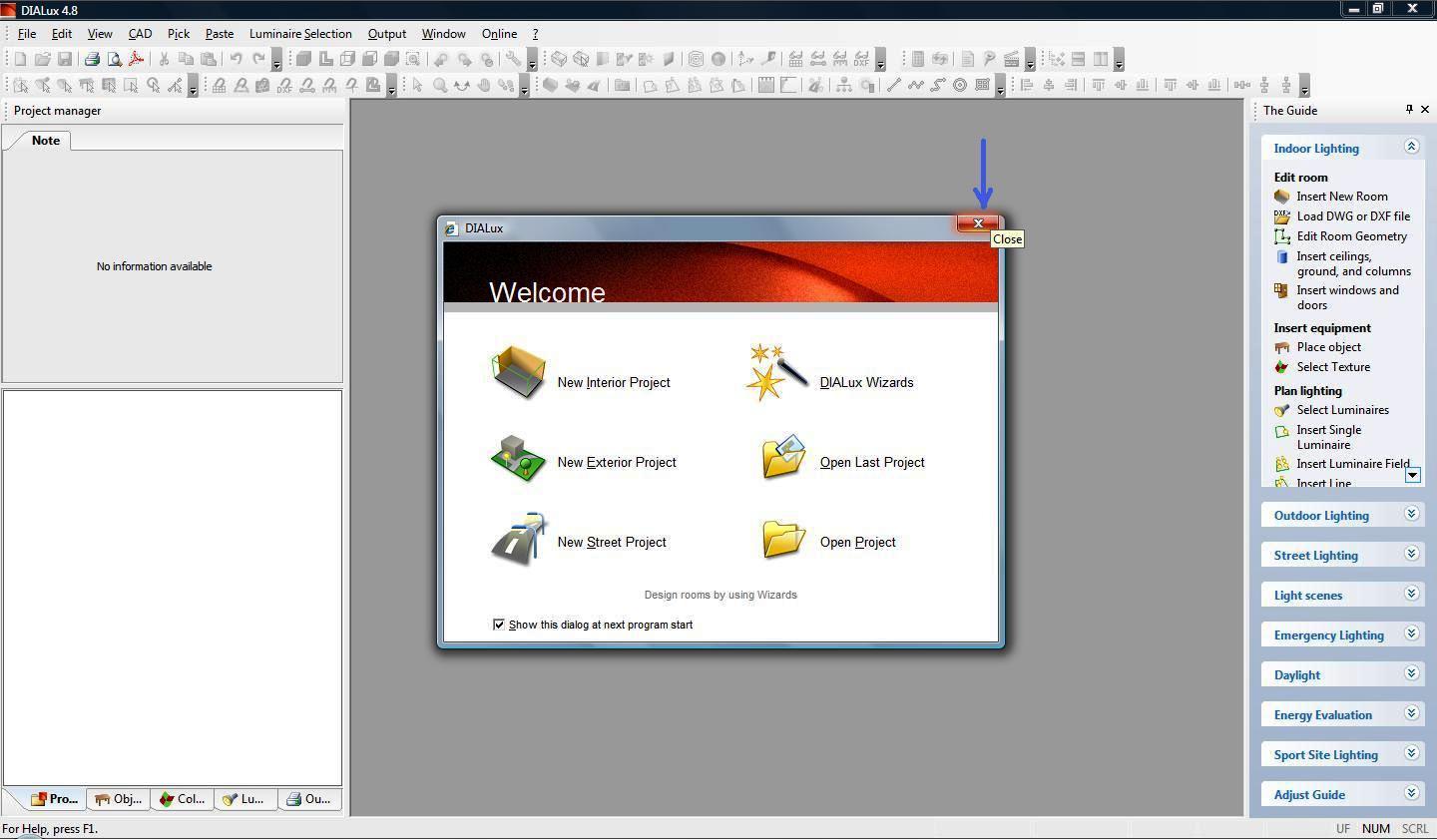

Spustíte DIALux, ukončíte uvítací tabulku tlačítkem x.

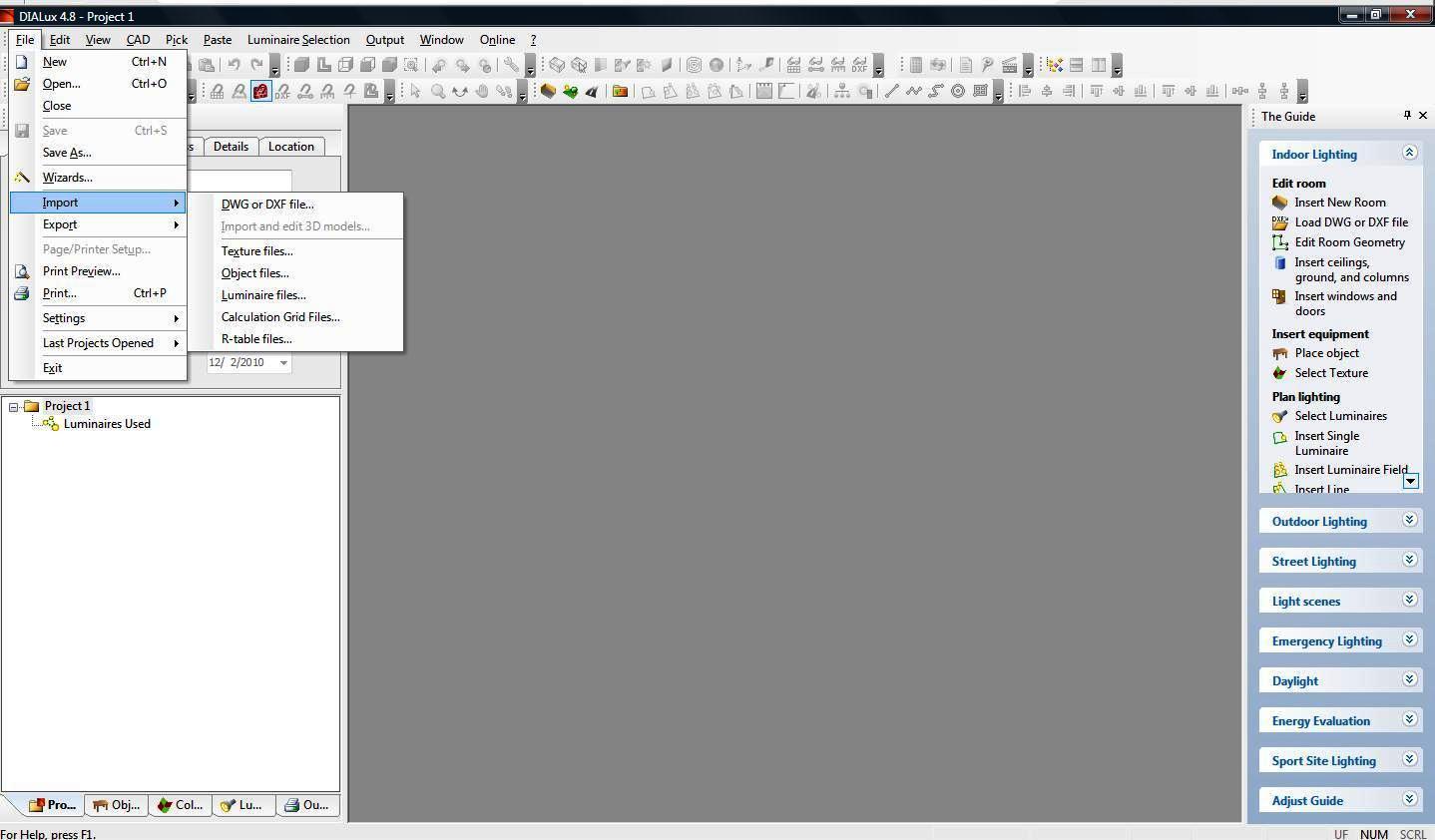

Vyberete Soubor poté Import a dále vyberete příslušný DWG soubor.

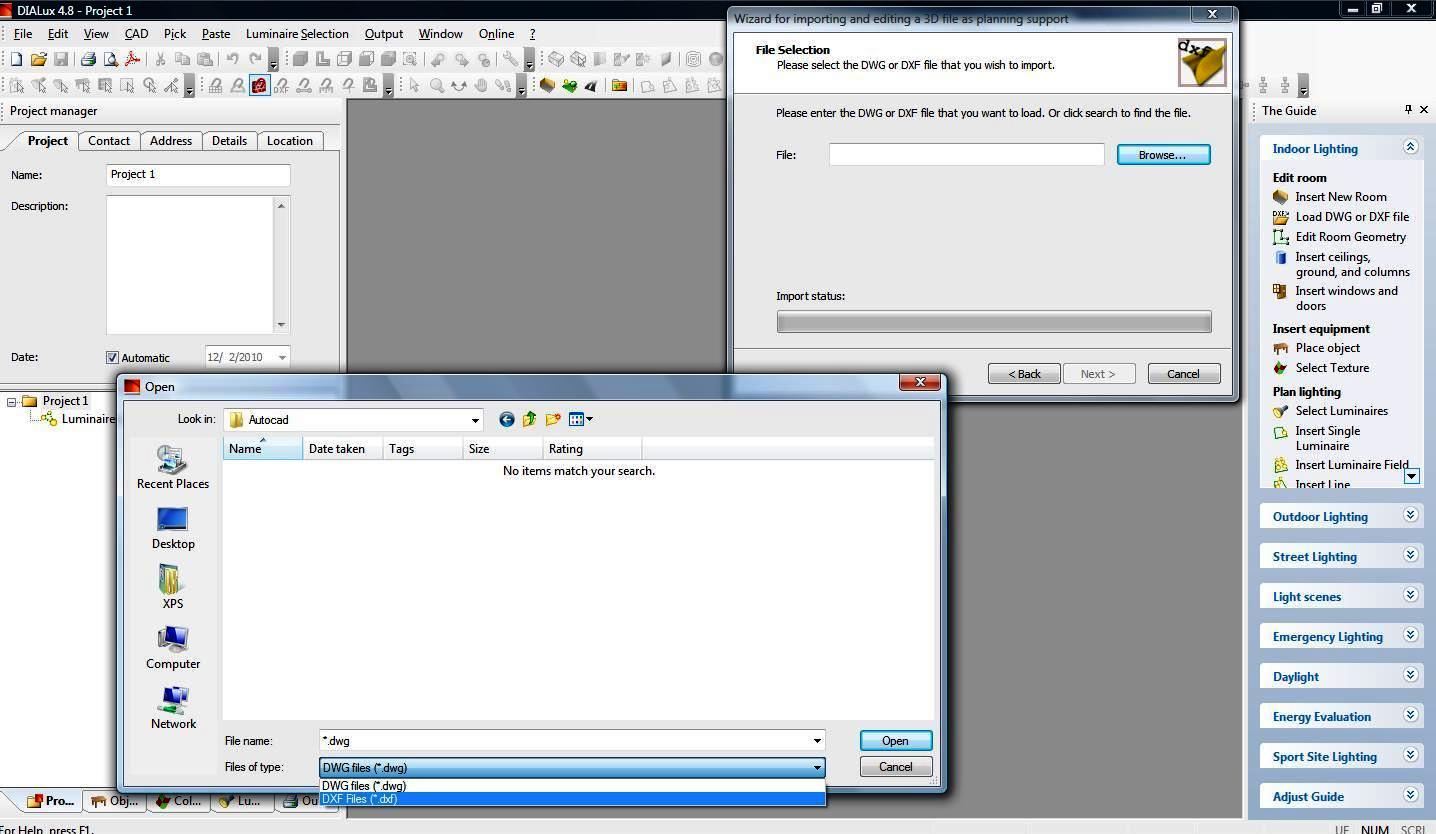

Najedete přesně tam, kde máte soubor uložený a dáte Otevřít a déle pokračujte kliknutím na Další.Na další straně musíte zadat přesné rozměry a jednotky, které jste používali v AutoCadu.kliknete na Další, na této nemusíte nic měnit a jednoduše klikněte na dokončit.

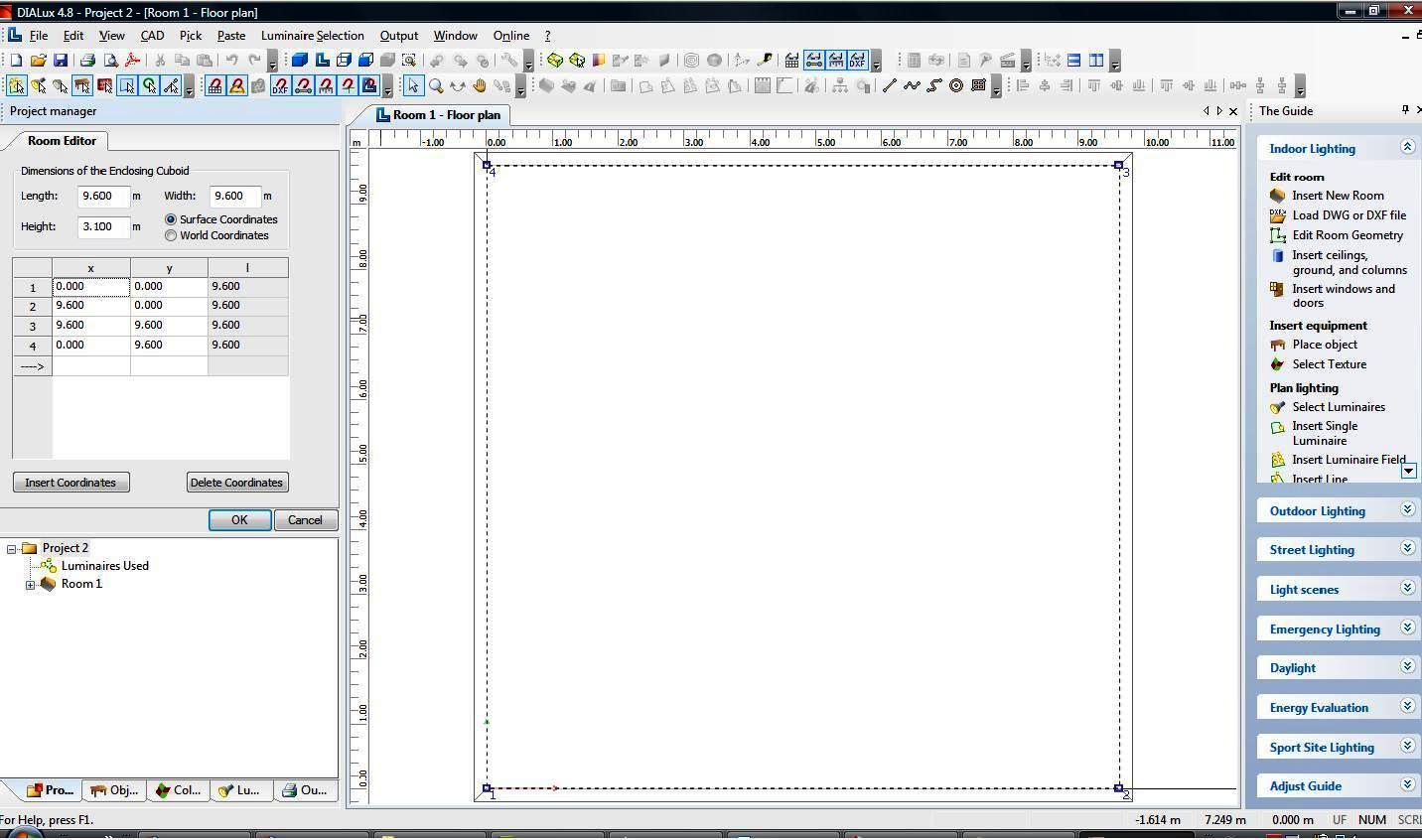

Po levé straně můžete najít vlastnosti projektu.Na pravé straně klikneme na New room / Nová místnost hned pod Indoor Lighting / Vnitřní osvětlení.Zobrazí se plocha, očíslovaná od 1-4, pokud nevidíte celý cad výkres musíte odzoomovat pohled.

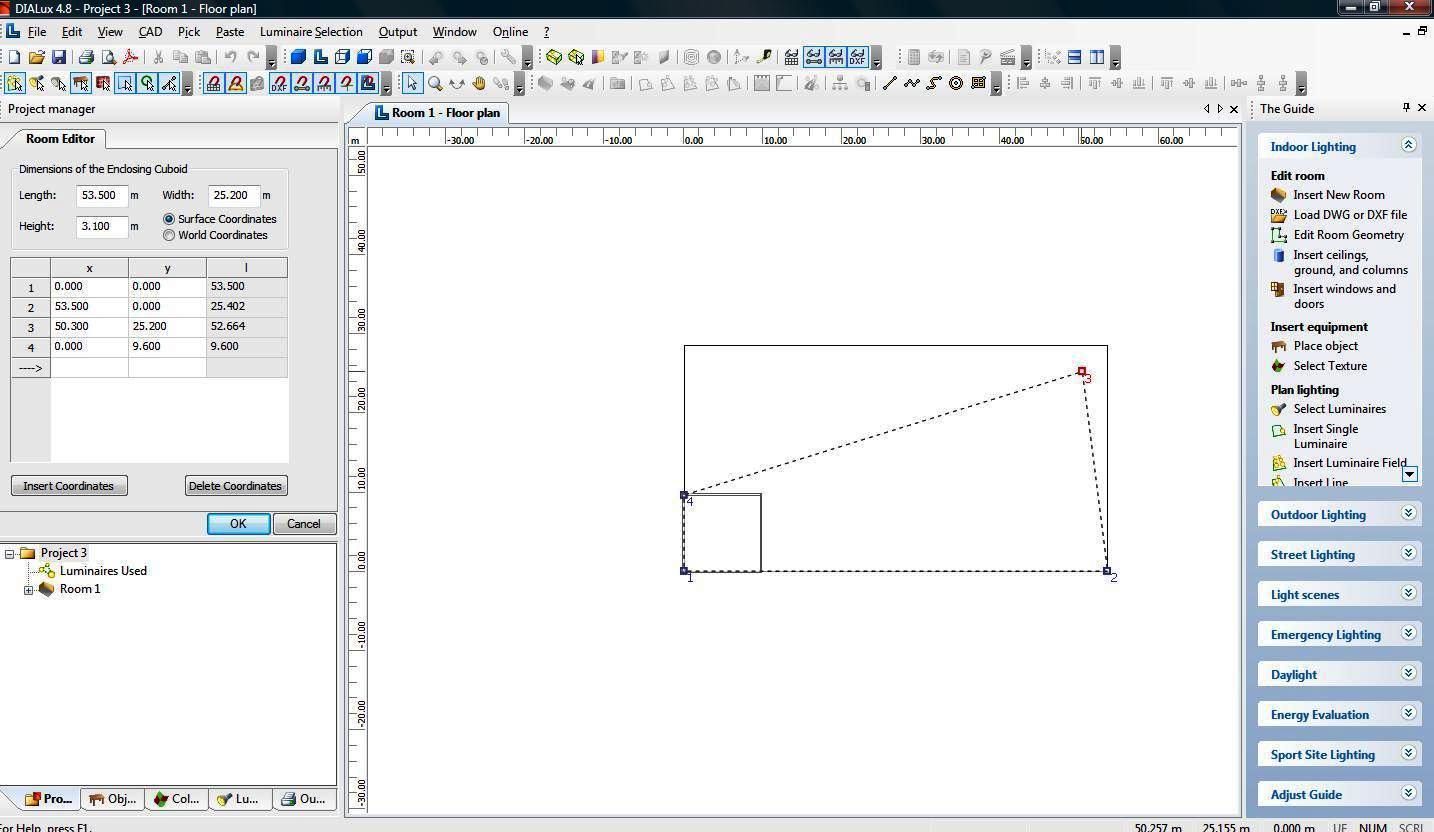

Nyní musíte každý roh přemístit na místo rohu CAD výkresu, jednoduše se bod přichytí. Pokud Vaše místnost má více rohů. Jednoduše pravým kliknutím a zvolením přidání dalšího bodu.V levé části samozřejmě zvolíte výšku místnosti.Až budete mít místnost hotovou jednoduše zmáčkněte enter nebo dáte OK. Zobrazí se Vám v projektu jako Místnost1.

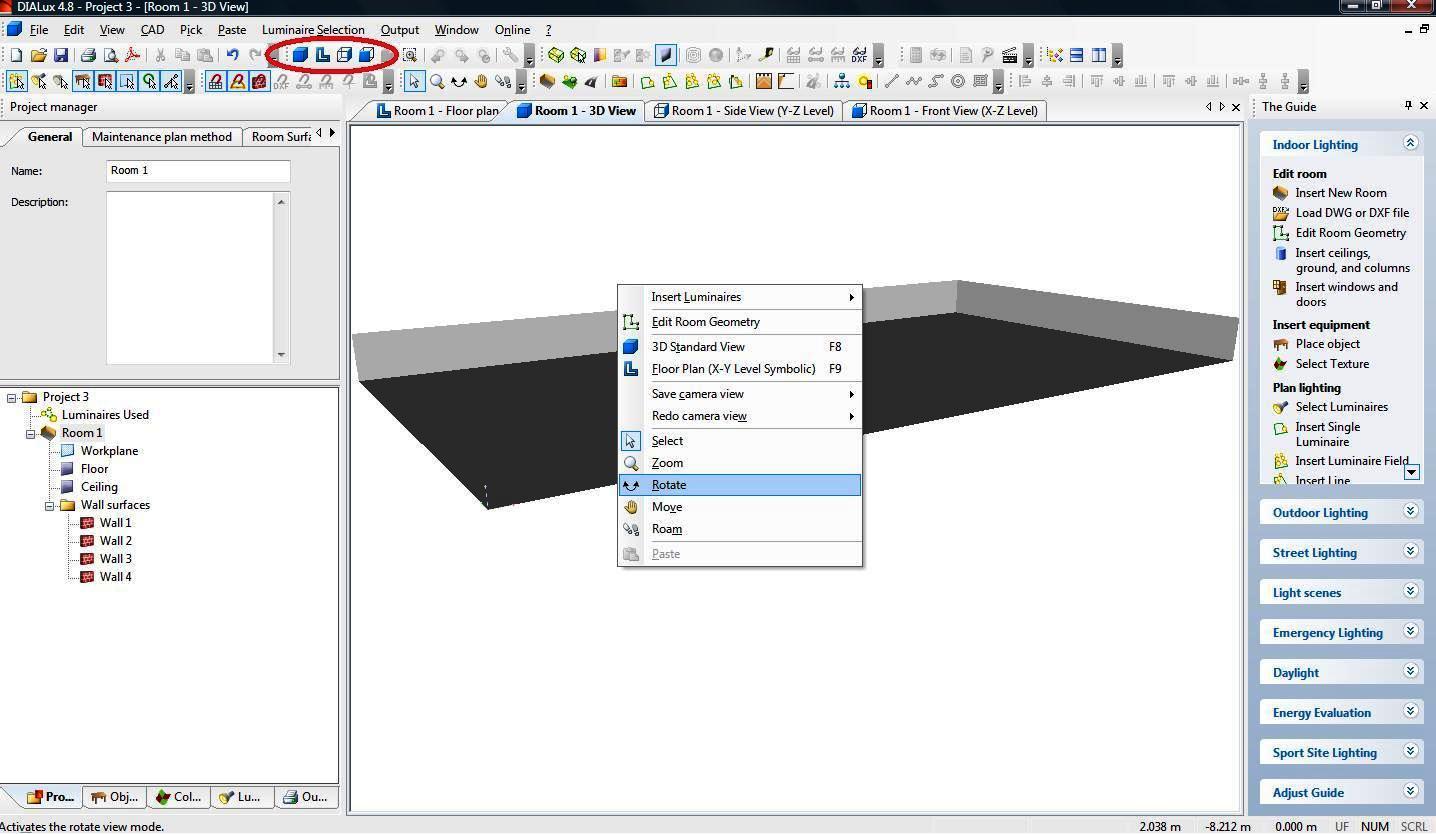

Nyní můžete přepnout pohled do 3D pomocí horní lišty. Pomocí otáčení můžete projekt sledovat z Vámi zvoleného úhlu.
